Svodidlo MS4-A3/H2

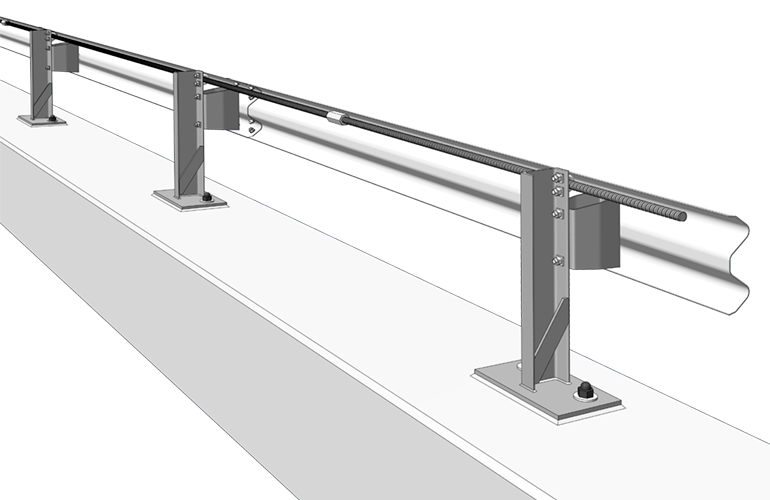

Základní popis svodidla:

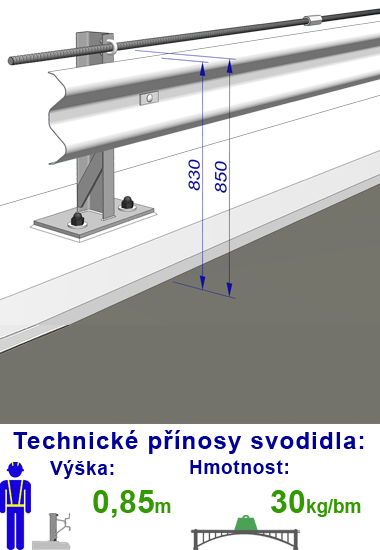

  • ocelové jednostranné svodidlo s výškou svodnice 0,85 m pro úroveň zadržení H2 a nižší
  • dvoubodové kotvení svodidla k podkladu
  • otvor v patce, který slouží k injektáži prostoru mezi patní deskou a povrchem římsy
  • vzdálenost sloupků svodidla jsou 3m
  • hmotnost systému pouhých cca 30kg/bm
  • svodidlo je schváleno MD pro použití v silniční síti ČR



Hlavní parametry svodidla:

zjištěné certifikační bariérovou zkouškou dne 30.3.2021



Úroveň zadržení Dynamický průhyb Prudkost nárazu Pracovní šířka Třída prac.šířky Vyklonění vozidla
  [m] ASI [m] W [m]
H2 0,5 1,1 0,8 2 0,9 (VI3)

Vysvětlivky:

Dynamický průhyb (D) - Podle STN EN 1317-2 je to maximální boční dynamické přemístění líce svodidla.
Pracovní šířka (W) - Podle STN EN 1317-2 je to vzdálenost mezi lícem svodidla před nárazem a maximální dynamickou polohou kterékoliv hlavní části záchytného systému.
Vyklonění vozidla (VI) - Podle STN EN 1317-2 je to maximální dynamická boční poloha vozidla od líce svodidla měřená ve výšce 4 m.

Fotodokumentace z bariérových zkoušek svodidla MS4-A3/H2

Video z bariérových zkoušek svodidla MS4-A3/H2

Základní součásti svodidla:

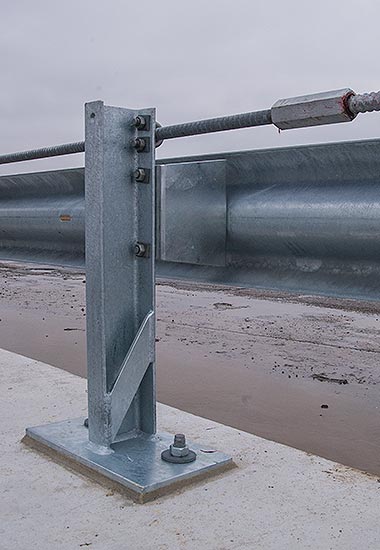

  • vyztužený ocelový sloupek z válcovaných profilů U 140 s patní deskou
  • jednodílný distanční díl z materiálu tloušťky 4mm
  • ocelová svodnice profilu A (dvouvlna) tloušťky 4 mm
  • tyč SAS 900/1100 typ FA s šestihrannými spojkami a obloukovými úchyty
  • spojovací materiál
  • případné příslušenství nebo přizpůsobení

Použití svodidla MS4-A3/H2:

  • hlavním místem použití jsou mostní stavby na pozemních komunikacích
  • jednostranné mostní svodidlo za kterým je volný prostor (nebo chodník) a mostní zábradlí či protihluková stěna
  • ve středním dělicím pásu mostů při příslušných parametrech (viz TP 114-2015)
  • použití na liniových silničních stavbách je možné v případě, že silnice je ohraničena betonovou konstrukcí s římsou předepsaného tvaru (nebo obrubou výšky 100-200mm předepsaného tvaru) do které je svodidlo uchyceno (betonem zpevněné krajnice, opěrné zdi, koryto vodního toku atd.)
  • do středního dělicího pásu silnice se svodidlo osazuje kolem překážek (podpěry mostů, portálů pro značky, sloupy osvětlení, event. jiné konstrukce silničního vybavení), kde úroveň zadržení běžného svodidla je nedostatečná
  • důvodem osazení svodidla MS4-A3/H2 namísto běžných silničních typů bývá nedostatečná vzdálenost mezi lícem překážky a lícem svodidla
  • minimální délka svodidla není stanovena
  • možnost objednání nestandardního odklonu patní desky
  • volitelná možnost povrchové úpravy nad rámec stanovený obecně závaznými předpisy

Způsoby kotvení svodidla MS4-A3/H2:

  • kotevní přípravek OMO 2xM24
  • 2x rozpěrné ocelové kotvy OMO M24x210-tZn (příp. M24x230-tZn)
  • 2x soudržné (lepené) kotvy s kotevním šroubem OMO M24x260 (mat. 8.8, tZn)
  • 2x soudržné (lepené) kotvy s kotevním šroubem OMO M24x255 (mat. A2)
  • 2x soudržné (lepené) kotvy s kotevním šroubem OMO M24x255 (mat. A4)

Konkrétní technické specifikace a postupy jsou obsahem TPV.

Stáhnout Katalog svodidel OMO.
