Svodidlo ZMS4-1/H2 splňuje zpřísněné podmínky dané novými TP (např. TP 258). V místech s řídkým výskytem pěších osob (např. dálnice či rychlostní komunikace) tak může být osazené bez zábradelní výplně, jelikož vzdálenosti mezi sousedními podélnými prvky nepřesahují maximální povolenou mez 400 mm.
Rovněž tak zábradelní výplně splňují maximální limity roztečí dle TP, např. vzdálenost mezi díly svislé výplně do 120mm, vzdálenost mezi rámem výplně a povrchem římsy max. 20mm (zamezení propadaní předmětů, sněhu apod.). Konkrétní technické míry jsou obsahem TPV a výkresů (ke stažení).
Pro případné další informace nás prosím kontaktujte.
Zábradelní výplň svislá
Standardní výplň se svislými žebry s roztečí 115mm.

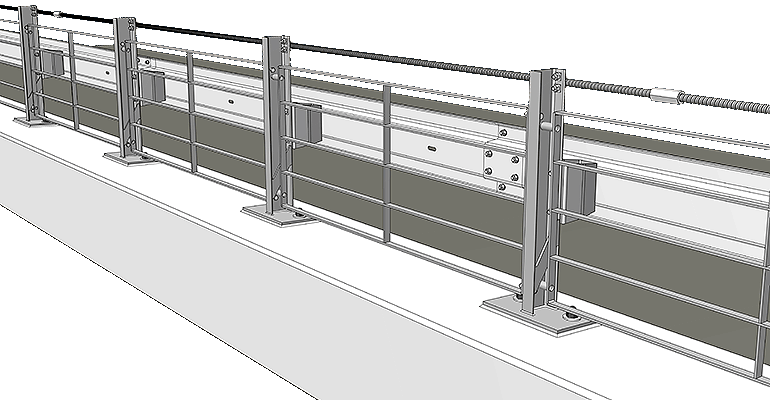

Zábradelní výplň vodorovná
Standardní výplň s vodorovnými žebry s roztečí 190mm.

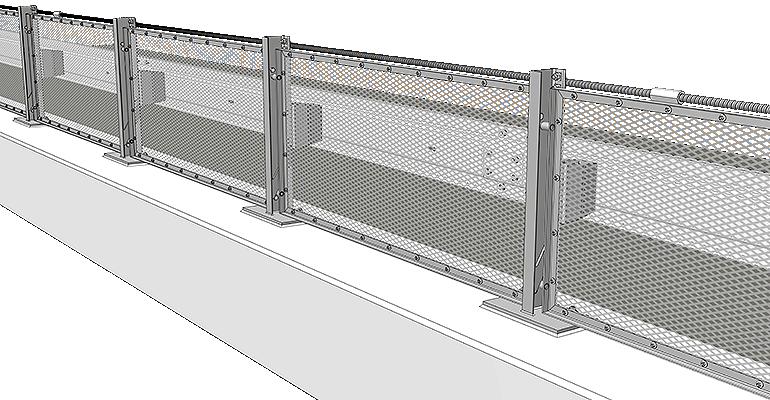

Zábradelní výplň "tahokov"
Výplň vzniklá z plechového plátu s otvory tažením do patřičného rozměru. Vzniká síťovaná plocha s oky přibližné velikosti 10x20mm.
Zábradelní výplň síť
Výplň s dráty průměru 4mm, které vytvářejí síť se čtvercovými oky 40mm.

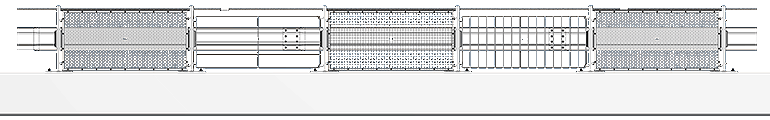

Zadní pohled na svodidlo ZMS4-1/H2 se čtyřmi druhy výplní.
